音楽スタジオや映画館、あるいは自宅の防音室や高気密住宅のドア・窓に設置されている、重厚で特徴的な操作感を持つ金物をご存じでしょうか。その多くに採用されているのが「グレモンハンドル」です。見た目は重厚なレバーハンドルに見えますが、内部構造や果たす役割は一般的な室内ドアノブとは根本的に異なります。

楽器演奏や動画配信の普及、在宅ワークの定着によって、住空間の「遮音・気密性」に対する要求は一段と高度化しています。なぜプロ仕様の防音ドアやビル用サッシには必ずと言っていいほどグレモン錠が選ばれるのか、その連動メカニズムからトラブル時のDIY交換・プロへの修理依頼の見極めまで、金物工学と防音施工の現場視点から詳しく紐解きます。

📌 【この記事の重要ポイントまとめ】

• 要点1：グレモンハンドルはレバー操作と連動して上下の「ロッド棒」を動かし、扉を枠へ強力に引き寄せて多点密閉する高機能金物。
• 要点2：一般的なレバーハンドルと違い、気密ゴムパッキンを数ミリ単位で均等に圧着させるため、圧倒的な気密サッシ遮音性能（Dr-35〜40等級以上）を引き出せる。
• 要点3：故障や経年劣化時の交換では、中西産業や不二サッシなどの型番・ロッド棒連動部の寸法（バックセット・芯々寸法）の正確な特定が成否を分ける。

【徹底解剖】グレモンハンドルとは？防音ドアや気密サッシで採用される理由

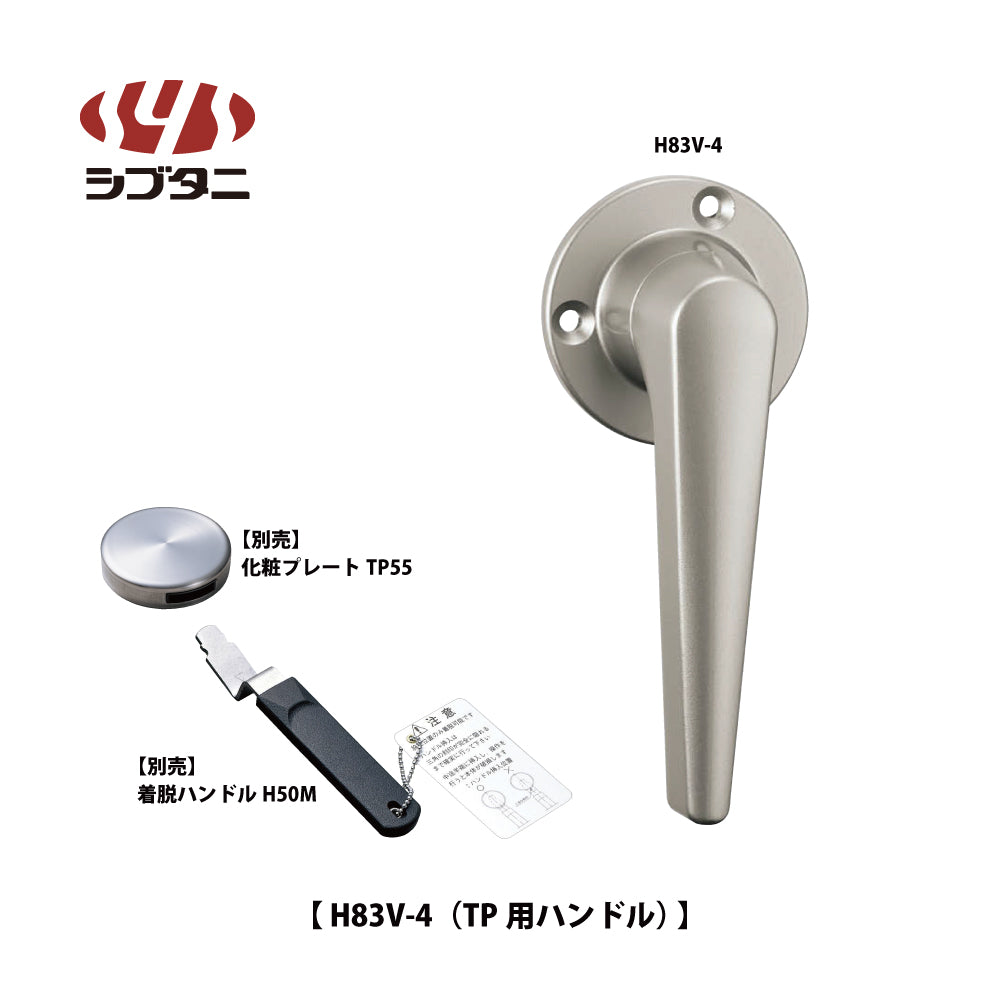

「グレモンハンドル（Cremone Handle）」とは、フランス語の「Crémone（クレモン錠）」に由来する建築金物の一種です。ドアや窓のレバーを操作することで、扉内部に仕込まれた上下のロッド棒 連動機構が作動し、上下2ヶ所以上（または上下＋横の多点）の受け座にカンヌキを同時に噛み合わせる構造を持っています。

一般的な室内ドアのラッチは「扉が勝手に開かないように仮止めする」程度の保持力しかありません。一方、グレモン錠の仕組みは「テコの原理を応用してドア全体を枠側の気密パッキンへ強力に引き締め・圧着させる」ことに主眼が置かれています。この締まりハンドルとしての機構があるからこそ、隙間風や音漏れの主原因となるマイクロ単位の隙間を物理的に押し潰し、極めて高い密閉状態を作り出せます。

建築基準やJIS規格における気密性（A-4等級など）や遮音等級（T-3〜T-4等級）、あるいは日本建築学会が推奨する防音室の遮音性能（Dr等級）を達成するうえで、防音ドア用ハンドルとしてのグレモン機構は欠かすことのできない標準装備となっています。

一般的なレバーハンドルとの違い｜圧倒的な遮音性能を生む密着構造

一般的なレバーハンドルとグレモンハンドルの決定的な違いは、「締結点数（ロックポイント）」と「圧着力」にあります。通常のレバーハンドルはドアの側面中央1ヶ所のみでラッチ受けに掛かるため、ドアの上下の端にわずかな反りや隙間が生じやすくなります。

対して、防音サッシの多点締り構造を備えたグレモンハンドルは、1回のハンドル回転動作（通常は90度から180度）で扉の天地に配置されたデッドボルトやローラーが枠側のストライク（受け金物）に引き込まれます。扉の外周に貼られた高弾性ゴムパッキンを均一に押し潰すことで、空気の流通（＝音の漏洩経路）を完全に遮断します。

【実態検証】防音室のドアノブ修理や金物交換における現場のリアル

長年使用した防音室やスタジオにおいて、「ハンドルが途中で引っかかる」「力を込めないと最後まで回りきらない」といったトラブルは頻繁に発生します。防音ドアのドアノブ修理現場では、不具合の原因が単なるハンドルのネジ緩みではなく、内部の連動部品の摩耗やドア自体の建付け狂いに起因しているケースが大半です。

建具・金物メーカーの代表格である中西産業のグレモン金物や、ビル用サッシで数多くの実績を持つ不二サッシの金物交換現場では、以下の3つのポイントがトラブルシューティングの要となります。

第1に、ハンドル座のビスピッチだけでなく、内部でロッド棒を昇降させるカム機構の「ストローク幅」が適合しているかです。第2に、スタジオやプライベートルームで需要の高いグレモンハンドル 鍵付きタイプの場合、シリンダー錠のテールピースとロッド駆動部が干渉しないかどうかの確認です。そして第3に、ドア枠側の気密ゴムの硬化状態です。ゴムが経年劣化で弾力を失っていると、いくらハンドルを新品に交換しても所定の遮音性能は復元できません。

DIYでのグレモンハンドル交換方法としては、まず既存製品の刻印（「NAKANISHI」「FUJI」「BEST」など）を確認し、フロントプレートの縦横寸法、バックセット、ビスピッチ、ロッド棒の接合形状を正確に採寸したうえで同一型番またはメーカー指定の後継代替品を手配することが鉄則となります。

一般に知られていない盲点とネットの誤解｜「重い＝故障」ではない真実

ネット上の掲示板やSNSでは、「防音ドアのハンドルが重くて開け閉めしにくい、壊れているのではないか」という相談が散見されます。しかし、防音の専門技術者から見ると、これは構造上の誤解である場合が少なくありません。

グレモンハンドルはそもそも、ドア外周の肉厚な中空ゴムパッキンを強く押し潰す設計になっています。そのため、正常な状態であっても「最後にグッと押し込む操作トルク」が必要になります。逆に「力を入れずにスッと軽く回る防音ドア」は、パッキンが十分に圧着されておらず、隙間から音漏れを起こしているサインである可能性が高いのです。

ただし、ドアを開けた状態（パッキンに触れていない状態）でもハンドル操作が重い、あるいは金属同士が擦れる異音がする場合は、内部ロッド棒の油切れや変形、内部ギアの歯欠けが疑われます。この状態で無理に体重をかけて回し続けると、ロッド棒が扉内部で脱落し、ドアが一切開かなくなる「インロック事故」を引き起こす危険があるため、早期のグリスアップや調整が求められます。

【プロの結論】グレモンハンドルが向いている環境・慎重になるべき条件

遮音・気密性能を追求するにあたり絶大な効果を発揮するグレモンハンドルですが、すべての開口部に適しているわけではありません。利用環境や使用者の特性に応じた見極めが極めて重要です。

グレモンハンドルの採用を推奨するケース

• 楽器演奏室・DTMスタジオ・オーディオルーム：ドラムやピアノ、ベースなどの低音域を含む音響透過損失を最大化させたい場合。
• 高層マンション・強風地域の窓サッシ：台風時の暴風圧や雨水の浸入（水密性）、外部の幹線道路ノイズを極限まで低減させたい場合。
• 配信・テレワーク専用防音ブース：生活音の混入を防ぎ、クリアな集音環境を確保したい場合。

導入に慎重な検討・補助対策が必要なケース

• 握力・腕力の弱い高齢者や小さなお子様が日常的に利用する部屋：最後の圧着操作に10〜20N程度の操作力が必要となるため、ロングレバータイプや減衰機構付き補助ハンドルの選定が推奨されます。
• 頻繁に出入りする一般的なリビングや洗面所：開閉ごとの回転動作が日常の動線においてストレスになる場合があるため、標準的なマグネットラッチや空錠が適しています。

【グレモン ハンドル と は】に関するよくある質問（FAQ）

Q1：一般的な室内ドアのドアノブを、グレモンハンドルにDIYで後付け交換できますか？
A1：一般的な室内ドアへの後付けは非常に困難です。グレモンハンドルは扉の内部に上下へ伸びる「ロッド棒」を仕込むための縦方向の空洞加工（中空構造やロッド用掘り込み）が必要です。通常のフラッシュドアにはそのスペースがないため、グレモン錠を導入する場合は「防音ドア・気密ドア本体ごとの交換」が基本となります。

Q2：ハンドルを回すと「キーキー」と金属音が鳴る場合のメンテナンス方法は？
A2：扉側面の可動部（ロッド棒の先端やラッチローラー）およびハンドルの台座隙間に、機械用シリコンスプレーまたは金属用潤滑油を微量塗布してください。クレ5-56などの浸透潤滑剤は内部グリスを洗い流してしまう恐れがあるため、速乾性シリコンや長寿命グリスの使用が適しています。それでも改善しない場合は内部ギアの摩耗が考えられます。

Q3：メーカーが不明な古い防音ドアのグレモンハンドルでも修理・交換は可能ですか？
A3：可能です。金物専業メーカー（中西産業など）から各種寸法に対応する汎用・改修用グレモン金物が供給されています。フロントプレートの寸法、ビス穴の間隔、角芯（スピンドル）の太さ、バックセットを正確に測定することで、適合する代替金物を選定・加工取付できます。

まとめ：遮音・気密性能を最大化するグレモンハンドルの正しい選び方

グレモンハンドルは、単なるドアノブではなく、建物開口部の遮音・気密・耐風圧性能を決定づける「精密な機能パーツ」です。テコの原理を応用したロッド連動機構により、枠と扉の隙間をゼロに近づけるその性能は、本格的な防音ルームや高気密建築において代えの利かない役割を担っています。

操作感の重さや経年によるガタつきを感じた際は、構造と仕組みを正しく理解したうえで、金物の型番特定やパッキンの状態を含めた適切なメンテナンス・交換を行うことが、快適な静寂環境を長く維持するための最も確実な道筋です。 （出典: グレモン ハンドル と は（Yahoo!ニュース））
